Line Series

Based on laser triangulation, the Line Series outputs high-resolution 3D point clouds in real time for precision measurement in high-end manufacturing such as 3C, lithium batteries, and automotive.

Contact Sales Get Product Materials

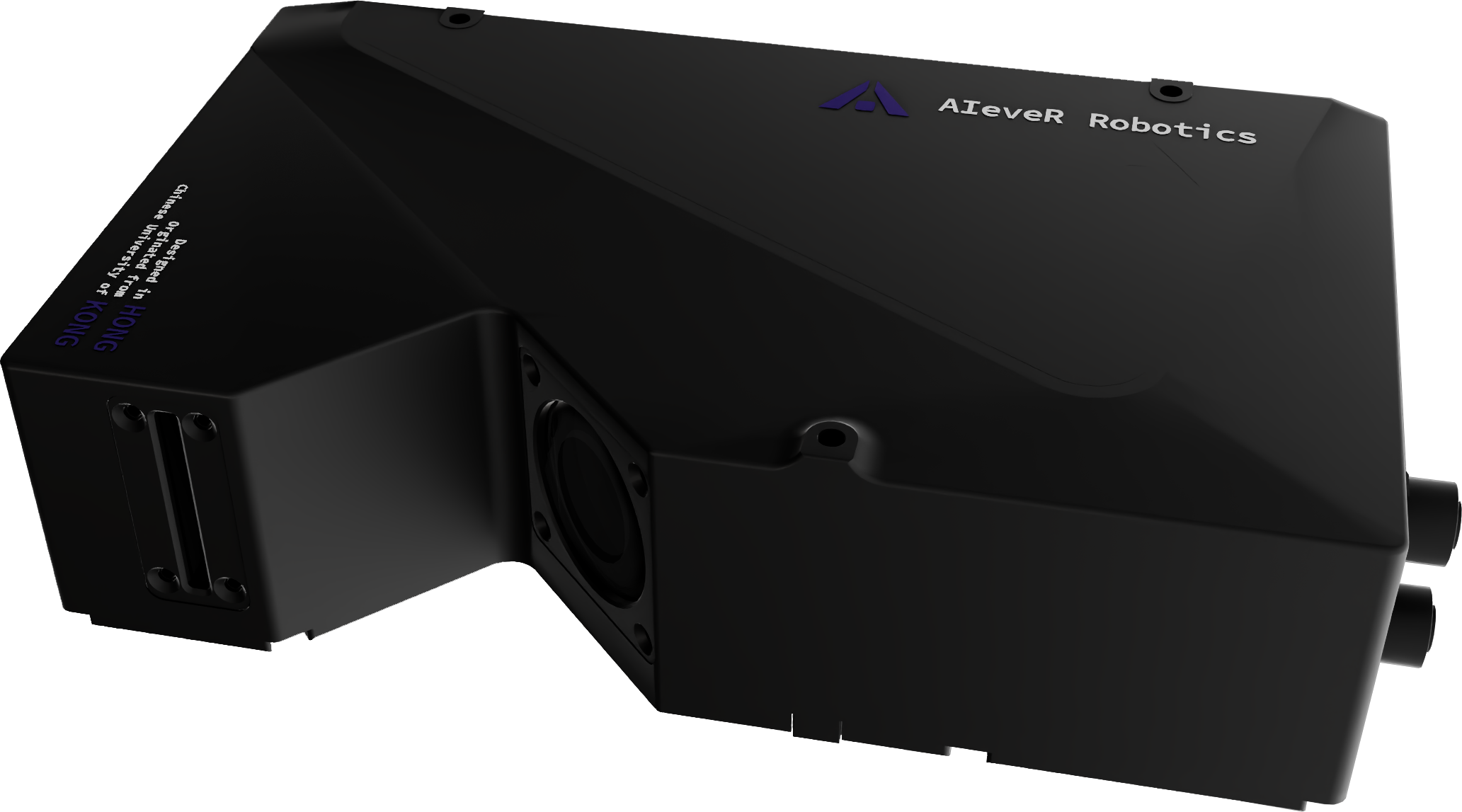

L10050

HUD · 01Real-time high-resolution 3D point clouds

HUD · 02Built for industrial sensing

Core Advantages

/ Core Advantages

Ultra-fast, High-precision Measurement

支援最高 2 kHz 全畫幅超高速檢測, Z 軸線性精度可達 0.4 μm, 能滿足大規模工業量產線的在線檢測節拍要求.

Ultra-high-resolution Imaging

X 軸向支援 3200 像素高解像度輪廓採集, 可生成清晰, 完整的 3D 點雲模型, 精準還原被測目標的細節特徵.

Built-in High-precision Blue Laser

搭載 405 nm 波段藍色激光, 毋須外部光源即可自動優化亮度, 適配金屬, 深色, 高反光等複雜材質, 有效解決成像干擾問題.

Rich Interfaces and Compatibility

配備完整的 I/O 與串口通訊接口, 可靈活對接 PLC, 工控機等各類工業自動化設備, 適配多種開發環境.

Technical Specifications

/ Technical Specifications

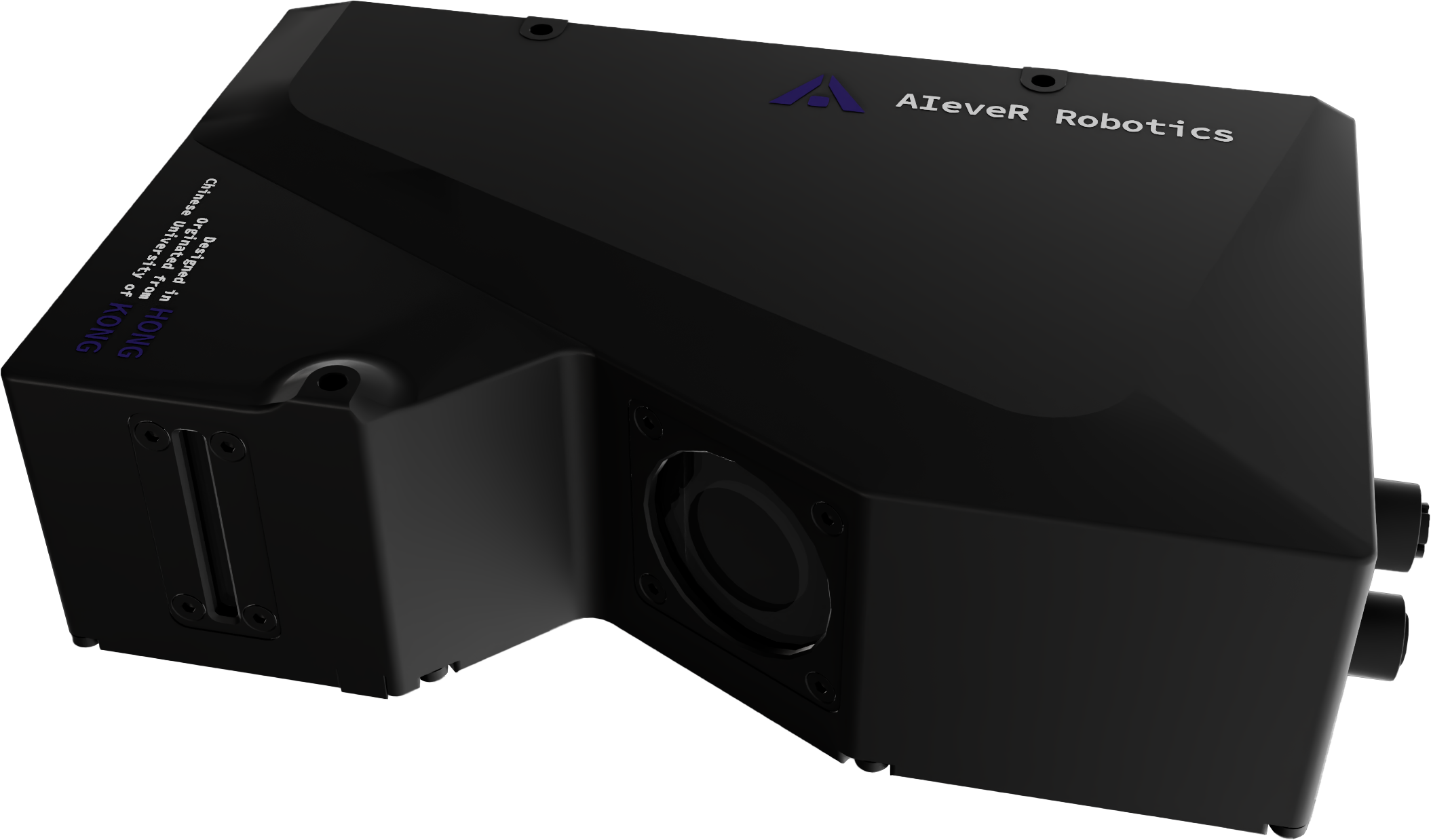

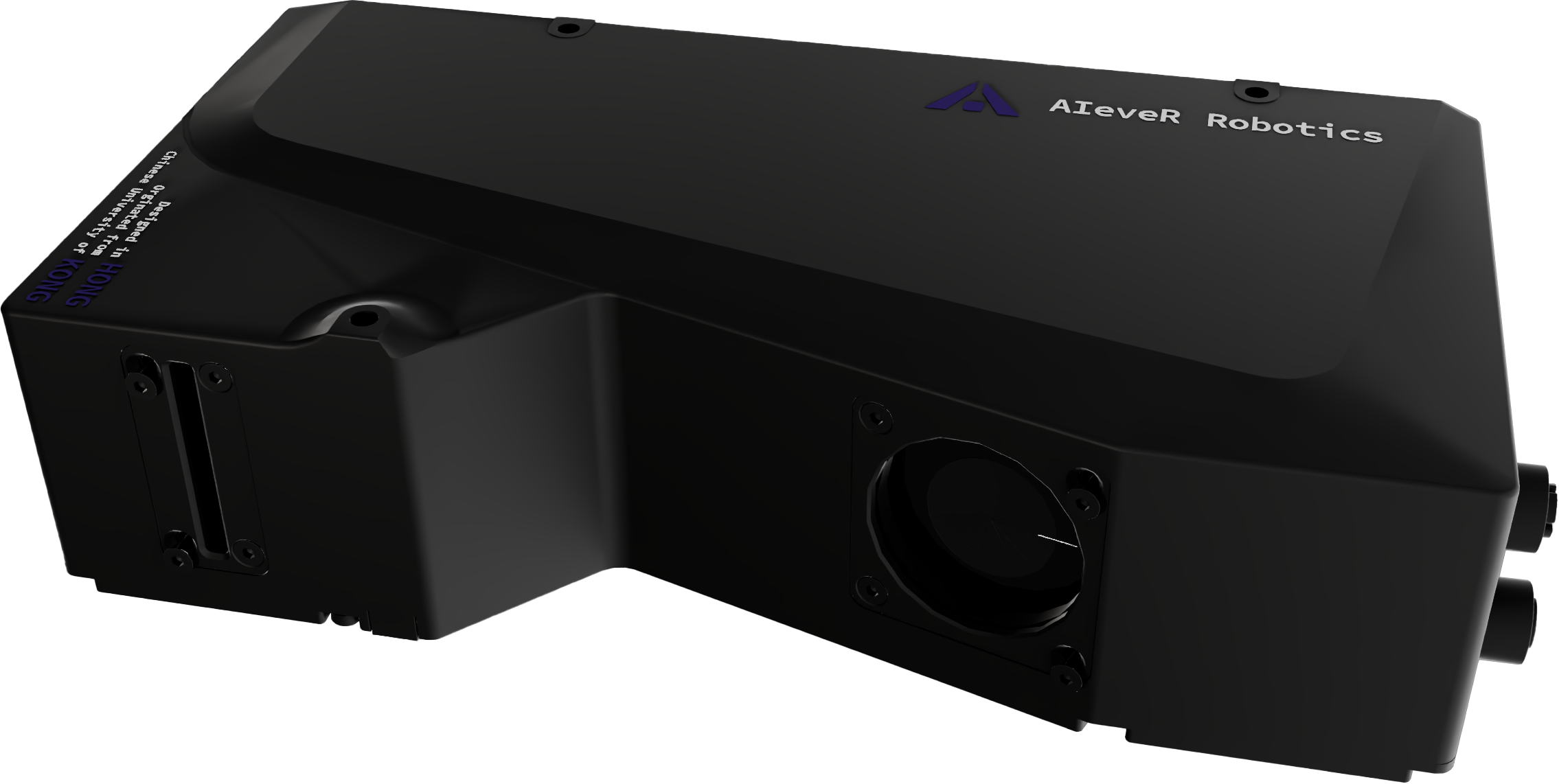

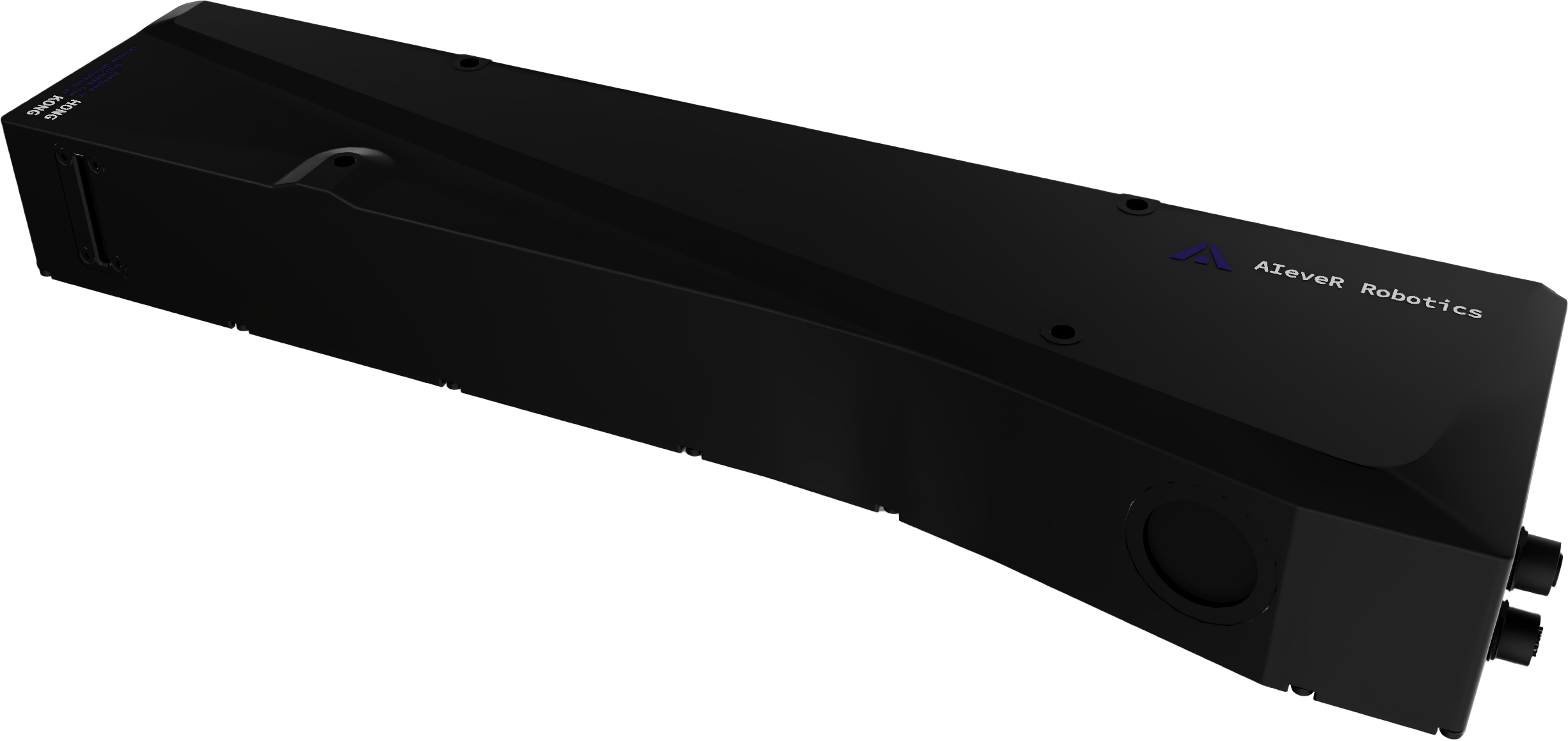

型號	L10050	L10140	L10400	L11600
輪廓點數	3200	3200	3200	3200
掃描速率	2k~10kHz	2k~10kHz	2k~10kHz	2k~10kHz
基準距離 (mm)	50	140	400	1500
測量範圍 Z 軸 (mm)	8.1	43	333	1045
測量範圍 X 軸 — 基準距離 (mm)	16.3	94	219	1216
測量範圍 X 軸 — 近側 (mm)	15.7	84	163	860
測量範圍 X 軸 — 遠側 (mm)	17.1	112	320	1600
X 軸解析度	5 μm	35 μm	100 μm	500 μm
Z 軸重複精度	0.4 μm	1 μm	5 μm	100 μm
Z 軸線性度	0.02% F.S	0.02% F.S	0.02% F.S	0.02% F.S
重量	1.57 kg	1.57 kg	1.60 kg	2.46 kg
尺寸 (mm)	220×127×60	200×120.5×60	230×115×60	445×115.5×60
光源波長	450 nm(可定制)	450 nm(可定制)	450 nm(可定制)	450 nm(可定制)
數據介面	千兆以太網	千兆以太網	千兆以太網	千兆以太網
外殼防護等級	IP67	IP67	IP67	IP67
